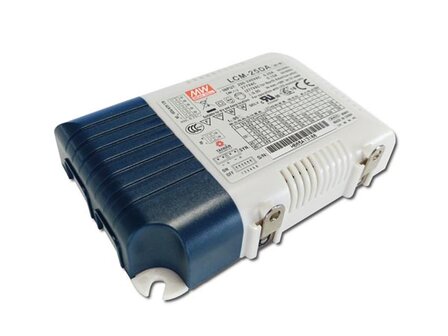

MEERTRAPS UITGANGSSTROOM LED-VOEDING - 25 W - SELECTEERBARE UITGANGSSTROOM MET PFC (LCM-25DA)

MEERTRAPS UITGANGSSTROOM LED-VOEDING - 25 W - SELECTEERBARE UITGANGSSTROOM MET PFC

Velleman - LCM-25DA

Kenmerken LCM-25DA
- instelbare uitgangsstroom via DIP-schakelaars
- 180-277 VAC input only
- ingebouwde actieve PFC-functie
- protection against: short circuit / over-temperature
- koeling: natuurlijke convectie
- volledig geïsoleerd plastic omhulsel
- Klasse II (geen aardingspin)
- built-in DALI interface and push dimming function
- IP20
- stroomverbruik zonder belasting: < 0.5 W
- synchronisatiefunctie van de voeding tot 10 units
- geschikt voor led-binnenverlichting
- 3 jaar garantie
Specificaties LCM-25DA
- Basis productinformatie:
 - Primaire kleuren: Grijs
 - Extra kleuren: Blauw
 - Diepte van het product: 10.5 cm
 - Hoogte van het product: 2.3 cm
 - Breedte van het product: 6.8 cm
 - Gewicht Product: 180 g
 - Materiaal: Plastic + PS/led
- Elektrische gegevens:
 - Stand-by vermogensverbruik: 0.5 W
 - Omgevingsspecificaties: bedrijfstemperatuur: -30 tot +60 °,C bedrijfsvochtigheid: 20-90 % RH niet-condenserend
opslag: -40 tot +80 °,C, 10-95 % RH
temperatuurcoë,fficië,nt: ±, 0,03 %/°,C (0-50 °,C)
trillingen: 10-500 Hz, 2G 10 min/1 cyclus, periode van 60 min elk langs X, Y, Z
 - Specificaties functionaliteit:

• hulpvoeding: 12 V @ 50 mA voor aandrijving ventilator, tolerantie ±, 5
• temperatuurcompensatie: door externe NTC-thermistor (niet meegeleverd met de voeding)
• dimmen
• synchronisatie

 - Ingangsspecificaties:

• spanningsbereik: 180-277 VAC 254-392 VDC
• frequentiebereik: 47-63 Hz
• vermogensfactor (nom.): >,= 0,975 / 230 VAC, >,= 0,96 / 277 VAC bij nominaal vermogen
• totale harmonische vervorming: lager dan 20% bij uitgangsbelasting van 75% of hoger
• efficië,ntie (nom.): 86 %
• AC-stroom (nom.): 0,17 A / 230 VAC, 0,15 A / 277 VAC
• inschakelstroom (nom.): koude start 20 A (twidth = 260 µ,s gemeten bij 50 % Ipeak) bij 230 VAC
• lekstroom: <, 0,5 mA / 240 VAC

 - Gemiddelde tijd tussen storingen (MTBF): MTBF : min. 213.3 Kh , MIL-HDBK-217F (25 &,deg,C)
 - Beschermingsspecificaties:

kortsluiting: constante stroombegrenzing, herstelt zich automatisch nadat de foutconditie is opgeheven
overspanning:

110-130 V

beveiligingstype: uitschakelen uitgangsspanning, opnieuw inschakelen om te herstellen
oververhitting: uitschakelen uitgangsspanning, opnieuw inschakelen om te herstellen

 - Veiligheid en EMC specificaties:

veiligheidsnormen: UL8750, CSA C22.2 NO. 250.0-08, ENEC EN61347-1, EN61347-2-13, EN62384 onafhankelijk goedgekeurd

Weersta spanning: ingang tot uitgang: 3,75 kVAC

isolatieweerstand: ingang naar uitgang: >, 100 Mohm / 500 VDC / 25 °,C / 70 % RH

EMC-emissie: conform EN55015, EN61000-3-2 Klasse C (>,= 40 % nominaal vermogen), EN61000-3-3

EMC-immuniteit: conform EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547 lichte industrie niveau (piek 2 kV), criteria A

- Technische gegevens:
 - Vermogen: 25 W
 - Dimbaar: Ja
 - Specificaties uitgang:

selectable current: 350 mA / 500 mA / 600 mA / 700 mA / 900 mA / 1050 mA

DC voltage range: 6-54 V / 6-50 V / 2-67 V / 6-42 V / 6-36 V / 6-28 V/ 6-24 V

rated power: 25 W

ripple current: ±, 5.0 %

ripple &, noise (max.): 400 mVp-p

no-load output voltage (max.): 59 V / 41 V

current accuracy: ±, 5.0 %

setup, rise time: 500 ms, 50 ms / 230 VAC at rated power

hold up time (typ.): 30 ms / 230 VAC at rated power

 - Selecteerbare stroom: Ja
- Functies:
 - Type dimmer: Duwen dimmen
- Omgevingsgegevens:
 - Plaats van gebruik: Alleen binnenshuis
- Gebruikseigenschappen:
 - Correctiefunctie vermogensfactor (PFC): Ja
- IT-aansluitingen:
 - Type interface: Ingebouwde dali

EAN-code: 5410329693855
