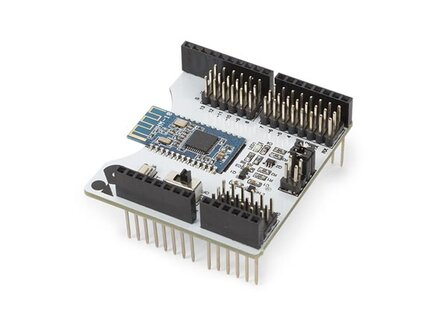

HM-10 DRAADLOOS SHIELD VOOR ARDUINO® UNO (WPSH338)

HM-10 DRAADLOOS SHIELD VOOR ARDUINO® UNO

Velleman - WPSH338

Kenmerken WPSH338
Dit shield gebruikt een HM-10 module met Texas Instruments® CC2541 Bluetooth 4.0 chip, volledig compatibel met Arduino UNO. Het shield verstuurt data van de digitale en analoge pinnen naar de 3 pin op het shield, via deze connector, waardoor sensoren eenvoudig aan te sluiten zijn. Specificaties WPSH338
- Basis productinformatie:
 - Talen van de handleiding: Engels
 - Primaire kleuren: Veelkleurig
 - Diepte van het product: 7.8 cm
 - Hoogte van het product: 3.8 cm
 - Breedte van het product: 15.5 cm
 - Gewicht Product: 25 g
- Technische gegevens:
 - Specificaties kits & modules:

• breidt 14 digitale pinnen uit tot 3-pins
• breidt 6 analoge pinnen uit tot 3-pins
• on-board resetknop
• wordt geleverd met een schuifschakelaar om draadloze communicatie aan of uit te zetten
• jumperinterface om seriële communicatie te regelen
• geïntegreerde Texas Instruments® CC2541 Bluetooth v4.0-chip aan boord

 - Specificaties extra kits & modules:

• pinheader-afstand: 2,54 mm
• Bluetooth® chip: Texas Instruments® CC2541
• USB-protocol: USB V2.0
• werkfrequentie: 2,4 GHz ISM-band
• modulatiemethode: GFSK (Gaussian Frequency Shift Keying)
• zendvermogen: -23 dbm, -6 dbm, 0 dbm, 6 dbm, kan worden gewijzigd met AT-commando
• gevoeligheid: =-84 dBm bij 0,1% BER
• transmissiesnelheid: asynchrone 6K bytes
• beveiliging: authenticatie en codering
• ondersteunende dienst: centrale &, perifere UUID FFE0, FFE1
• stroomverbruik: 400-800 uA tijdens stand-by, 8,5 mA tijdens verzending
• voedingsafscherming: 5 VDC
• voeding HM10: 3,3 VDC
• werktemperatuur: -5 tot +65 °C

- Gebruikseigenschappen:
 - Coderingsniveau: 3
 - Elektronica-vaardigheidsniveau: 2
 - Mechanische vaardigheden: 1
 - Soldeervaardigheidsniveau: geen

EAN-code: 5410329730314
